Blitzstromtragfähige Dichtungen in Flanschverbindungen Mehr Sicherheit durch geprüfte elektrische Leitfähigkeit

Neuigkeiten ·

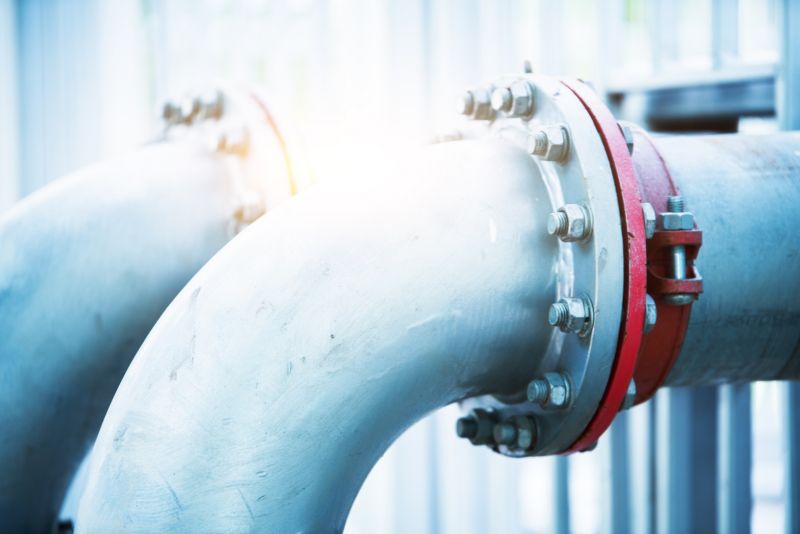

Blitzstromtragfähige Dichtungen sind ein sicherheitsrelevantes Bauteil in Flanschverbindungen industrieller Anlagen. Neben der zuverlässigen Abdichtung übernehmen sie eine entscheidende Funktion im Blitzschutzsystem: Sie stellen den elektrischen Potentialausgleich sicher und verhindern gefährliche Spannungsunterschiede im Falle eines Blitzeinschlags.

Insbesondere in explosionsgefährdeten Bereichen (Ex-Zonen) sind elektrisch leitfähige Dichtungen daher kein optionales Zubehör, sondern ein zentraler Bestandteil des Anlagen- und Personenschutzes.

Warum elektrisch leitfähige Dichtungen im Blitzschutz entscheidend sind

In industriellen Anwendungen der Gas- und Wasserwirtschaft, der Energieverteilung sowie der Prozessindustrie gehören Blitzschutzmaßnahmen zum unverzichtbaren Sicherheitskonzept.

Oft stehen dabei Blitzableiter, Erdungssysteme oder Überspannungsschutzgeräte im Fokus. Dichtungen in Flanschverbindungen werden hingegen häufig unterschätzt, obwohl sie im Strompfad eine zentrale Rolle spielen.

Elektrisch nicht leitfähige Dichtungen können im Blitzfall:

  • gefährliche Potentialunterschiede verursachen
  • Funkenbildung begünstigen
  • Bauteile beschädigen
  • Risiken für Mensch, Umwelt und Anlage erhöhen

Blitzstromtragfähige, elektrisch leitfähige Dichtungen sorgen dagegen für einen definierten Potentialausgleich zwischen den Flanschverbindungen und leisten damit einen aktiven Beitrag zum Blitz- und Explosionsschutz.

In der Praxis sehen wir immer wieder, dass Dichtungen im Blitzschutz unterschätzt werden. Dabei entscheidet der sichere Potentialausgleich an Flanschverbindungen im Ernstfall über Anlagenverfügbarkeit und Personensicherheit.

Jörg Skoda, Leiter Anwendungstechnik

DIN 30691:2024-12 – Neue Norm für blitzstromtragfähige Dichtungen

Mit der Veröffentlichung der DIN 30691:2024-12 steht erstmals eine verbindliche, prüfbare Norm für elektrisch leitfähige und blitzstromtragfähige Dichtungen in Flanschverbindungen zur Verfügung.

Die DIN 30691 regelt:

  • die Anforderungen an blitzstromtragfähige Dichtungen in Flanschverbindungen
  • die normierten Prüfverfahren zum Nachweis der elektrischen Leitfähigkeit und Blitzstromtragfähigkeit
  • die Eignung der Dichtungen für Blitzschutzsysteme in industriellen Anlagen

Die Norm ist eng verknüpft mit dem DVGW-Arbeitsblatt G 491, das Schutzmaßnahmen für Gas-Druckregelund Messanlagen beschreibt.

Ziel der Normen:

  • Vermeidung von Schäden an Anlagenbauteilen durch Blitzeinwirkung
  • Erhöhung der Betriebssicherheit
  • Aktiver Schutz von Mensch und Umwelt

Diese Anforderungen müssen blitzstromtragfähige Dichtungen erfüllen

Beim Einsatz in Ex-Zonen und sicherheitskritischen Anwendungen sollten blitzstromtragfähige Dichtungen folgende Eigenschaften aufweisen:

Elektrische Leitfähigkeit

Nur elektrisch leitfähige Dichtungen ermöglichen einen zuverlässigen Potentialausgleich zwischen Flanschverbindungen im Blitzschutzsystem.

Geprüfte Blitzstromtragfähigkeit

Die Eignung muss durch eine normkonforme Prüfung nach DIN 30691 nachgewiesen sein – idealerweise dokumentiert und zertifiziert.

Werkstoffauswahl und Bauform

Neben der elektrischen Leitfähigkeit müssen Dichtungen den prozessspezifischen Anforderungen standhalten:

  • Druck
  • Temperatur
  • Medium
  • mechanische Belastung

Langlebigkeit und Wartungsfreundlichkeit

Gerade in schwer zugänglichen Anlagenbereichen sind langlebige, robuste Dichtungen mit niedrigen Leckagewerten entscheidend, um Wartungsaufwand und Stillstandzeiten zu minimieren.

Unsere Dichtungen: Normkonform, geprüft, sofort einsatzbereit

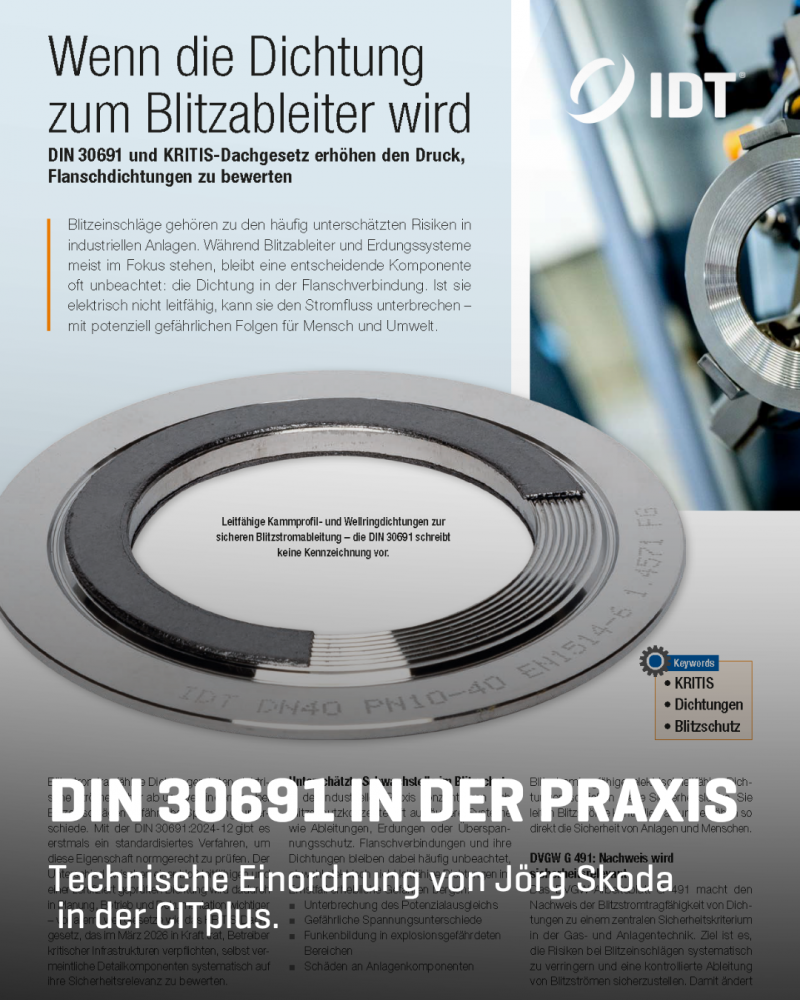

Bereits heute bietet IDT blitzstromtragfähige Dichtungen, die alle Anforderungen der DIN 30691 erfüllen – extern geprüft, zertifiziert und praxisbewährt. Hierzu zählen die Wellringdichtung mit dem Profil WD10 sowie die Kammprofilichtungen mit den Profilen KD01, KD20, KD30

Ihre Vorteile im Überblick:

  • Hohe elektrische Leitfähigkeit zur sicheren Ableitung von Blitzströmen
  • Mechanische Stabilität für anspruchsvolle Industrieanwendungen
  • Geeignet für explosionsgeschützte Bereiche (Ex-Zonen)
  • Langlebige Auslegung mit niedrigen Leckagewerten
  • Einfache Integration in bestehende Anlagen

Durch unsere hohe Fertigungstiefe, werkseigene Prüfverfahren und verlässliches Sourcing sichern wir eine gleichbleibend hohe Qualität – auch bei kurzfristigem Bedarf oder individuellen Anforderungen.

Häufige Fragen zu blitzstromtragfähigen Dichtungen #

Blitzstromtragfähige Dichtungen sind elektrisch leitfähige Dichtungen, die in Flanschverbindungen den sicheren Potentialausgleich ermöglichen. Sie stellen sicher, dass Blitzströme oder Überspannungen kontrolliert abgeleitet werden und keine gefährlichen Spannungsunterschiede entstehen.

In Blitzschutzsystemen müssen alle leitfähigen Anlagenteile miteinander verbunden sein.
Elektrisch nicht leitfähige Dichtungen können diesen Strompfad unterbrechen. Blitzstromtragfähige Dichtungen schließen diese Lücke und tragen wesentlich zur Anlagen-, Personen- und Explosionssicherheit bei.

Blitzstromtragfähige Dichtungen sind insbesondere relevant in:

  • explosionsgefährdeten Bereichen (Ex-Zonen)
  • Gas- und Wasserwirtschaft
  • Gas-Druckregel- und Messanlagen
  • Energieverteilanlagen
  • sicherheitskritischen Prozessanlagen

Die Anforderungen ergeben sich u. a. aus der DIN 30691 und dem DVGW-Arbeitsblatt G 491.

Die DIN 30691:2024-12 definiert erstmals:

  • technische Anforderungen an blitzstromtragfähige Dichtungen in Flanschverbindungen
  • Prüfverfahren zum Nachweis der elektrischen Leitfähigkeit und Blitzstromtragfähigkeit
  • Kriterien für den Einsatz in Blitzschutzsystemen industrieller Anlagen

Sie schafft damit eine verbindliche Grundlage für Planung, Prüfung und Betrieb.

Die Prüfung erfolgt gemäß den in der DIN 30691 festgelegten Prüfverfahren. Dabei wird nachgewiesen, dass die Dichtung:

  • hohe Blitzströme sicher ableiten kann
  • ihre Funktion und Dichtheit beibehält
  • keine gefährlichen Schäden verursacht

Die Ergebnisse sollten dokumentiert und nachvollziehbar sein.

IDT bietet geprüfte, normkonforme Dichtungen für den Blitzschutz:

Diese Dichtungen erfüllen die Anforderungen der DIN 30691 und sind für den Einsatz in explosionsgeschützten Bereichen geeignet.

In vielen Fällen ja. Blitzstromtragfähige Dichtungen können ohne konstruktive Änderungen in bestehenden Flanschverbindungen eingesetzt werden. Eine technische Prüfung der jeweiligen Anwendung wird jedoch empfohlen.

  • Normsicherheit nach DIN 30691 und DVGW G 491
  • Geprüfte elektrische Leitfähigkeit
  • Hohe mechanische Stabilität
  • Niedrige Leckagewerte
  • Langlebigkeit und geringe Wartungsanforderungen

Die Anwendungstechnik von IDT unterstützt Sie bei:

  • Auswahl der geeigneten Dichtung
  • Bewertung Ihrer Anwendung
  • normkonformer Auslegung Ihrer Flanschverbindungen

Kontaktieren Sie uns für eine individuelle Beratung.
